Planowanie nawadniania – co zrobić gdy już mamy pompę?

Autor: Michał Gwara, www.sadyogrody.pl 21 lutego 2020 11:10

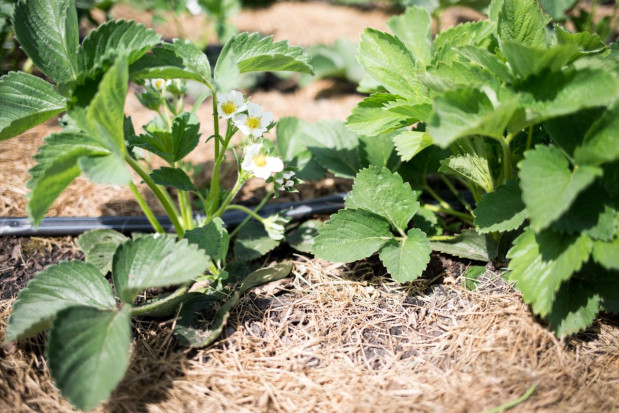

Planowanie nawadniania – co zrobić gdy już mamy pompę? Jak dopasować instalację nawadniającą do pompy?; fot. shutterstock.com

Często bywa, że mamy już zainstalowaną studnię czy pompę, ale zakładamy nową instalację. Wówczas najczęściej dopasowujemy instalację do wydatku pompy czy studni. Przyjrzyjmy się więc takiemu przypadkowi.

Sadownik na polu o powierzchni 1,5 ha zlikwidował sad i planuje je przeznaczyć pod uprawę truskawek. Na polu zainstalowana jest już studnia głębinowa z pompą i przyłączem elektrycznym, która nawadniała wcześniej istniejącą uprawę. Na początek potrzebujemy dowiedzieć się z jakim wydatkiem i ciśnieniem może pracować. W tym wypadku jest to pompa o wydatku w zakresie 250 – 800 l/min i ciśnieniu ok 2 – 12 bar. Zainstalowana jest na głębokości 30 m. Charakterystykę pompy znajdziemy chociażby na stronach internetowych sprzedawców czy producentów, jednak trzeba wiedzieć jaki konkretnie model mamy zainstalowany. Gdy tego nie wiemy i nie ma skąd się dowiedzieć, pozostaje wydedukować wydatek pompy starając się go obliczyć z wydatku instalacji którą wcześniej zasilała. Jednak margines błędu jest tu bardzo szeroki i będzie to metoda zdecydowanie niepolecana.

W następnym kroku obliczamy potencjalny wydatek instalacji. Na polu truskawki będą rosły na 50 zagonach o długości 200 m. Do nawadniania planowane są taśmy kroplujące i najlepiej byłoby zainstalować po dwie na każdy zagon. W efekcie chcemy użyć:

200 m długości x 50 zagonów x 2 linie na zagon = 20 000 m linii nawadniającej.

Ponieważ długość pola nie jest zbyt duża, możemy spróbować zainstalować taśmy zasilane na początku rzędów. Taka instalacja byłaby o wiele prostsza. Na tej długości optymalne wydają się być taśmy o wydatku 1,7 l/h na 1 metr, z gęsto rozmieszczonymi (co 15 cm) emiterami o niskim wydatku (0,25 l/h). Ich wydatek na całym polu wyniósłby:

20 000 x 1,7 = 34 000 l/h

Jak ma się on do zainstalowanej pompy? Zajrzyjmy do charakterystyki:

Przy takim wydatku pompa wytworzy ciśnienie nieco powyżej 6,9 bar. Ponieważ została umieszczona na głębokości 30 m, na wejściu instalacji będzie ono o 3 bar niższe niż przy pompie. W efekcie dla wydatku 34 m3/h osiągniemy ponad 3,9 bar przy wejściu do instalacji na poziomie gruntu. Sprawdzamy maksymalne ciśnienie dla wybranej taśmy. W tym przypadku (16 mm, ścianka 8 mil) wynosi ono 1,24 bar. 3,9 to zdecydowanie zbyt wiele dla takiej taśmy.

Zwróćmy jednak uwagę na pewną właściwość. Otóż wydatek 1,7 l/h/m osiągany jest przy 0,55 bar. Zwiększenie ciśnienia skutkuje wzrostem wydatku. Natomiast wzrost wydatku wody skutkuje spadkiem ciśnienia. Sprawdźmy czy spadek ten będzie wystarczający. Sięgamy więc do katalogów producenta taśmy kroplującej. Poniżej dane ze specyfikacji taśm T-tape:

Wydatek wybranej taśmy o nominalnym wydatku kroplownika 0,25 l/h przy wzroście ciśnienia do 1 bar osiągnie 0,37 l/h. W efekcie na 1 m wypłynie:

100 / 15 (rozstaw kroplowników) x 0,37 = 2,47 l/ h

a więc dla całego pola:

20 000 m x 2,47 l = ok 49,5 m3/h

Przy tym wydatku pompa wygeneruje ciśnienie ok 2 bar (tuż za pompą), a więc na poziomie gruntu z pewnością nie przekroczy 1,24 bar. Parametry pracy ustabilizują się gdzieś „pośrodku”, zapewne w okolicach 0,9 bar. Ciśnienie pracy będzie wyższe od nominalnego, ale nie przekroczy dopuszczalnego maksimum. W efekcie również wydatek taśm będzie wyższy.
