Nawadnianie sadów i jagodników – wybieramy pompę

Autor: Michał Gwara, www.sadyogrody.pl 12 lutego 2020 11:08

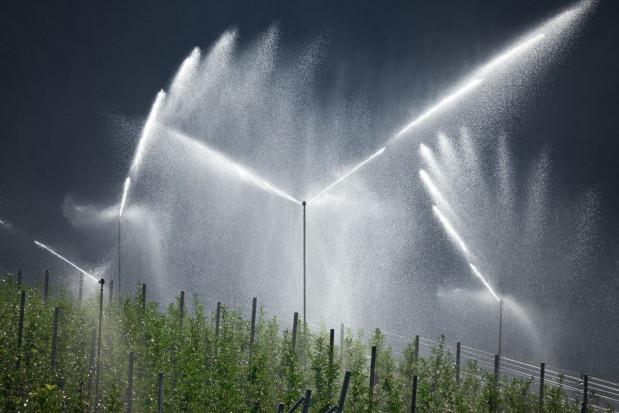

Nawadnianie sadów i jagodników – wybieramy pompę Wybieramy pompę; fot. shutterstock.com

W poprzednich artykułach zaplanowaliśmy już rodzaj i układ linii nawadniających. Mamy rozplanowane ułożenie i przekroje rur magistrali doprowadzającej wodę. Nadszedł czas na wybór pompy.

Dobierając przekroje rur magistrali wodnej obliczaliśmy potrzebne wydatki wody, jakie będą przepływały przez naszą instalację. Było to odpowiednio:

1. 55 m3/h dla pola z truskawkami nr 1
2. 66 m3/h dla pola z truskawkami na zagonach nr 2
3. 75 m3/h dla sadu – nr 3

Znamy więc potrzebne ilości wody, jednak to nie wystarczy do doboru pompy. Poza samym przepływem powinna ona wytworzyć pożądane ciśnienie, które również musimy wyznaczyć.
Na polu nr 1 uprawę będziemy nawadniać taśmami kroplującymi serii 508. Przeglądając dane tego modelu taśmy znajdziemy informacje, iż ciśnienie pracy dla podanego wydatku kroplownika wynosi 0,55 bar, natomiast maksymalne to 1,24 bar. Rura doprowadzająca wodę do środka długości rzędów mierzy 150 m, natomiast pompa znajduje się w rogu pola co wymaga poprowadzenia jeszcze 25 m rury, czyli razem 175 m. Spadek ciśnienia dla planowanej rury 110 mm wynosi 0,5 bar/ 100 m przy przepływie 64 m3/h. Tu mamy nieco niższy przepływ, przyjmijmy więc iż spadek ciśnienia będzie wynosił 0,4 bar/ 100 m. W efekcie na odcinku 175 m spadek ciśnienia wyniesie:

1,75 x 0,4 bar = 0,7 bar
Dodajemy do tego wymagane dla linii 0,55 bar:
0,7 + 0,55 = 1,25 bar
Jest to ciśnienie pracy jakiego potrzebujemy przy wejściu do instalacji. Ciśnienie maksymalne wyniesie 1,24 bar + 0,7 = 1,95 bar
Potrzebujemy więc pompy która przy przepływie 55 m3/h wytworzy ciśnienie między 1,25 bar a 1,95 bar, z zachowaniem jednak pewnego marginesu bezpieczeństwa od ciśnienia maksymalnego.

Znając te parametry przystępujemy do wyboru pompy. Niestety, nie jest to proste zadanie. Każda pompa ma swoją indywidualną charakterystykę ciśnieniowo – przepływową. Przeglądając strony internetowe sklepów, a także pytając sprzedawców możemy trafić na informacje typu:
„pompa abz, maksymalna wydajność x m3/h, maksymalne ciśnienie y”.

Te dane to orientacyjny zakres parametrów pracy i w żadnym wypadku nie dobieramy pompy na ich podstawie. Wynika to stąd, iż maksymalne ciśnienie i maksymalna wydajność to dwa skrajnie różne parametry pracy pompy, które nigdy nie występują jednocześnie. Pompa maksymalną wydajność osiąga przy wolnym wypływie, a więc minimalnym ciśnieniu. Natomiast wraz ze wzrostem ciśnienia (a więc oporu wody) przepływ wody spada, osiągając minimalną wartość gdy ciśnienie jest wysokie (maksymalne). Tak więc powyższe dane obrazują jedynie orientacyjny zakres pracy, natomiast konkretny model pompy wybieramy przeglądając charakterystyki pracy. Mają one formę tabel lub wykresów, gdzie podawane są przepływy wody przy różnych ciśnieniach dla danego modelu pompy. Przepływy są wyrażane w m3/h lub w l/min (obliczamy je dzieląc wydatek w m3/h przez 60). Ciśnienie bywa podawane jako wysokość podnoszenia (10 m wysokości słupa wody = 1 bar ciśnienia).
Zakładając iż na naszym przykładowym polu 1 nie mamy dostępu do wód powierzchniowych, chcemy wywiercić studnię głębinową. Jeśli spodziewamy się iż pompa będzie umieszczona na głębokości 40 m, do wymaganego ciśnienia dodajemy 4 bar – aby zrekompensować ciśnienie potrzebne do wypchnięcia wody z głębokości 40 m (dodajemy 1 bar ciśnienia dla każdych 10 m wysokości). Wówczas dla pola 1 pożądane ciśnienie tuż za pompą wynosi:
